一、10吨/时工业去离子水系统概述：

  为满足用户需要，达到符合标准的水质，尽可能地减少各级的污染，在工艺设计上，取达[敏感词]自来水标准的水为源水，再设有介质过滤器，活性碳过滤器，精密过滤器等预处理系统、RO反渗透主机系统、去离子交换混床系统等。

二、10吨/时工业去离子水系统工艺流程：

原水提升泵--原水储水箱--石英砂过滤器--活性碳过滤器--软化水处理过滤器--高压泵--5U精密过滤器--反渗透设备--纯水箱--去离子水处理机--去离子水箱

三、10吨/时工业去离子水系统配置：

   1、原水箱：选用5T-10T的PE水箱都可

    2、原水泵( 含反洗泵)

          型号：            CHL16-30

        数量：             2 台 运行工况：

         (1) 流量：         17.0 m3/h

         (2) 扬程：         31 m

         (3) 电源：         380V/3ph/50HZ

         (4) 电机功率：     3.0 KW

        材料:              不锈钢

        制造商：           杭州南方

3、絮凝剂投加系统

     3.1计量泵

        数量：             1 台

        运行工况：

       (1) 流量：         6.7L/h

       (2) 电源条件：     380V/3ph/50HZ

       (3) 电机功率：     0.37 KW

       制造商：意大利新道茨

    3.2加药桶

       型式：            垂直园筒

       数量：            1 台

       容积：            200L

       材料：            PE

       制造商：配套

   3.3配套管道和阀门等

      规格：       按系统配齐

      材质：       PVC

4、机械过滤器

       型式：         垂直圆筒

      出力：         17.0m3/h

      数量：         1 台

      直径：         f1600 mm

      工作压力：     0.3 Mpa

      填料：         精制石英砂

      设备本体

      (1)材料：        A3碳钢内衬胶

      (2)内部防腐方式：内衬胶

      (3) 设备内部装置：

        (a) 进水装置型式：挡板布水

        (b) 出水装置型式：滤水帽集水

        (c) 反洗水装置型式：滤水帽集水

      (4)手动PVC阀门控制

5、活性炭过滤器

       型式：             垂直圆筒

      出力：             17.0 m3/h

      数量：             1 台

      直径：             f1400 mm

      工作压力：         0.3 MPa

      填料：             海南椰壳活性炭

      设备本体

      (1)材料：          A3碳钢内衬胶

      (2)内部防腐：      内衬胶

      (3) 设备内部装置：

         (a) 进水装置型式：挡板布水

         (b) 出水装置型式：滤水帽集水

         (c) 反洗水装置型式：滤水帽集水

      (4)手动PVC阀门控制

6、阻垢剂投加系统

    6.1计量泵

      数量：             1 台

      运行工况：

     (1) 流量：         6.7 L/h

     (2) 电源条件：     380V/3ph/50HZ

     (3) 电机功率：     0.37 KW

      制造商：意大利新道茨

   6.2 加药桶

      型式：            垂直园筒

      数量：            1 台

      容积：            200L

      材料：            PE

     制造商：瑞英

  6.3配套管道和阀门等

      规格：       按系统配齐

      材质：       PVC

7、保安过滤器（专用滤芯）

      型式：            垂直园筒

      数量：            1 台

      出力：            20 m3/h

      直径：            f325×H1000

      滤芯：            （5μm）

      材质：            SUS304不锈钢

8、反渗透高压泵

       型号：           CDL16-120

      数量：            1 台

      运行工况：

      (1) 流量：        17.0 m3/h

      (2) 扬程：        138 m

      (3) 电源条件：    380V/3ph/50HZ

      (4) 电机功率：    11 KW

      材料:             SUS304不锈钢

      制造商：          杭州南方特种泵

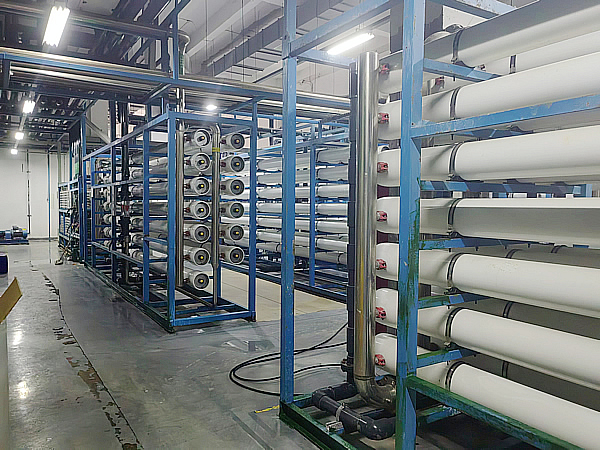

9、反渗透装置

     设备数量：       1套

     设备性能：

      产水量：         10.0 m3/h

      回收率：         60％

     组件数量：       5根

      膜组件

      (1)型号:         CPA3-8040

      (2)脱盐率:       大于99％

      (3)材料:         复合膜

      (4)膜组件总数量: 10支

      (5)制造商:       美国海德能公司

     配套压力容器（8080型 2芯装）

      (1)数量:         5根

      (2)规格：        f200x2000 mm

      (3)材料：        玻璃钢FRP

      (4)制造商:       国产

10、纯水箱

       数量：              2 台

       材料：               PE

       容积：               5.0m3

11、纯水泵

       型号：             CHL8-40

       数量：             1台

       运行工况：

     (1) 流量：         10m3/h

     (2) 扬程：         26.5 m

     (3) 电源：         380V/3ph/50HZ

     (4) 电机功率：     1.5 KW

      材料:              SUS304不锈钢

      制造商：杭州南方

12、混床

     规  格:           Φ800mm×3200mm

    数 量：           1 套

    材  质:           A3碳钢内衬橡胶

    流  量:           10 m3/h

  控制方式：        手动PVC阀门控制

树  脂:           阳树脂 PPC100   250L      英国漂莱特

                   阴树脂 PFA400   500L      英国漂莱特

(附:再生酸碱箱各1个  材质:PE    )

附件：集散水头装置，再生管排，排放再生液分离管排，微孔滤板，耐酸碱尼龙滤网。

13、终端精密滤器（专用滤芯）

     型式：            垂直园筒

     数量：            1 台

     出力：            10 m3/h

     直径：            f230×H750

     滤芯：            （1μm）

     本体材料：         不锈钢

14、纯水箱

     数量：               2 台

     材料：               PE

     容积：               5.0m3

15、超纯水输送泵

     型号：            CHL8-30

     数量：             1 台

     运行工况：

     (1) 流量：         10.0 m3/h

     (2) 扬程：         20 m

     (3) 电源：         380V/3ph/50HZ

     (4) 电机功率：     1.1 KW

    材  料:            SUS304不锈钢

    制造商：           杭州南方
